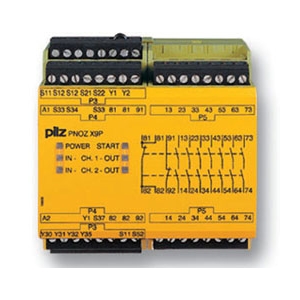

安全繼電器PNOZ X9P

PNOZ X9P– 安全繼電器用于監控緊急停止按鈕，

安全光柵和安全門，可達安全等級4級

單元特性：

● 強制斷開繼電器輸出

- 7個安全常開瞬時輸出觸點

- 2個輔助常閉瞬時輸出觸點

● 2個半導體輸出

● 可用于連接

- 緊急停止按鈕

- 安全門限位開關

- 光柵

- 復位按鈕

● LED指示燈用于顯示

- 通道1/2的切換狀態

- 輸入回路

- 工作電源

- 復位回路

● 半導體輸出信號

- 通道1/2的切換狀態

- 工作電壓通斷

● 可插拔的連接端子（螺絲端子或籠式彈簧夾持端子）

技術參數	PNOZ X9P

電氣參數
工作電壓UB DC	24V
工作電壓允許誤差	-15%~10%
頻率范圍AC	50~60Hz
功耗UB DC	5.5W
輸入回路的電壓和電流24VDC 復位回路的電壓和電流DC24V	50mA 100mA
反饋回路的電壓和電流DC24V	100mA
輸出觸點，安全等級4級（根據EN954-1）	安全觸點（N/O）：7 輔助觸點（N/C）：2

時間
工作電壓允許中斷時間	35ms

機械參數
外部導體最大截面（使用螺絲端子）
單芯軟線：	0.25~2.50mm2 ，24-12AWG
多芯軟件：
使用壓接連接器，不使用絕緣套	0.25~1.00mm2 24-16AWG
不使用壓接連接器或使用TWIN壓接連接器	0.50~1.50mm2 24-16AWG
外部導體最大截面（使用籠式彈簧夾持端子）使用軟線，不帶壓接連接器	0.20~1.50mm2 24-16AWG
尺寸(高 x 寬 x 深)使用螺絲端子	94.0mm x 45mm x 121.0mm
尺寸(高 x 寬 x 深)使用籠式彈簧夾持端子	101.0mm x 45mm x 121.0mm
安裝	DIN導軌（35mm）
防護等級	外殼: IP 40 端子: IP 20 安裝（如電控箱）：IP 54

單元描述
此安全繼電器到達EN 60204-1和IEC60204-1的要求，并且可用于緊急停止按鈕安全門光柵
