電氣參數

工作電壓UBDC

24VDC

工作電壓允許誤差

-20%~20%

功耗UB DC

2.0W

輸入回路的電壓和電流

24VDC ,70.0mA

輸出觸點，安全等級4級（根據EN954-1）

安全觸點（N/O）：3
輔助觸點（N/C）: 1

機械參數

外部導體最大截面（使用螺絲端子）

單芯軟線：

0.25~2.50mm2

多芯軟件：

使用壓接連接器，不使用絕緣套

0.25~1.00mm2

不使用壓接連接器或使用TWIN壓接連接器

0.20~1.50mm2

外部導體最大截面（使用籠式彈簧夾持端子）
使用軟線，不帶壓接連接器

0.20~1.50mm2

尺寸(高 x 寬 x 深)
使用螺絲端子
使用籠式彈簧夾持端子

100.0mm x 17.5mm x 120.0mm
96.0mm x 17.5mm x 120.0mm

安裝

DIN導軌（35mm）

防護等級

外殼: IP 40
端子: IP 20
安裝（如電控箱）：IP 54

單元描述

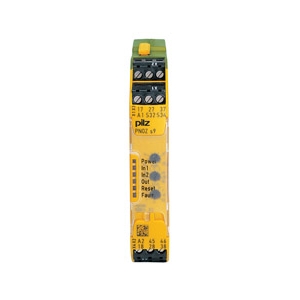

該單元符合EN 60947-1，IEC60204-1和VDE 0113-1的要求。此觸點擴展模塊用于增加基礎模塊上的可用觸點數量。基礎單元上所有安全觸點都帶有反饋回路監控。

1. 根據EN 292第二部分，3.7.10和4.1.4和EN292第一部分，3.23.8（存動回路用于危險機械部分在安裝和調試期間有限制的運動）

2. 咋安全回路中符合VDE0113-1和EN60204-1（例如可移動防護）時間延時裝置

3. 符合>prEN1008（通過延時器延時釋放）

在安全回路中符合VDE0113-1和EN60204-1（例如可移動防護）
根據EN954-1和prEN ISO 13849-1，其安全等級取決于基礎單元的安全等級。擴展模塊有可能無法達到該安全等級。
該單元被設計用于：

1. PNOZ X，PNOZsigma，PNOZelog，PNOZmulti系列產品

2. PST系列產品監控的安全門

3. 雙手繼電器如PNOZsigma，P2HZ系列
